Modellierungskonventionen - Struktur

Ziel

Poolüberschreitende Sequenzflüsse zwischen Aktivitäten in unterschiedlichen Pools sind nicht zulässig.

Detail

Pools stellen immer Verantwortungsbereiche dar, egal ob Rolle oder Organisationseinheit. Lanes stellen in der Regel verantwortliche Rollen dar. Daher ist bei einer Sequenz über Poolgrenzen hinaus stets Kommunikation erforderlich, die in Form eines Informationsflusses beschrieben werden muss (im Sinne der Verständlichkeit des Prozessbildes).

Zwischen Lanes innerhalb des selben Pools ist ein Sequenzfluss zulässig, da dieser sich in dem selben Verantwortungsbereich abspielt, und daher eine gesonderte Darstellung der Kommunikation dabei nicht erforderlich ist (es sei denn, dass der Modellierer diese darstellen möchte).

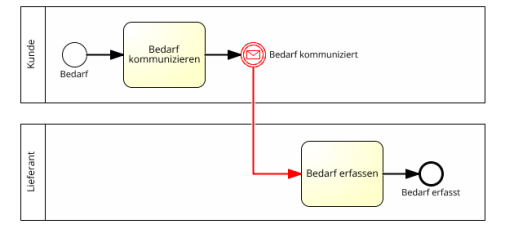

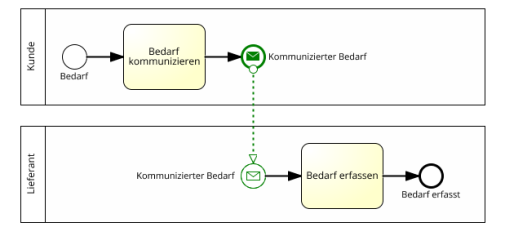

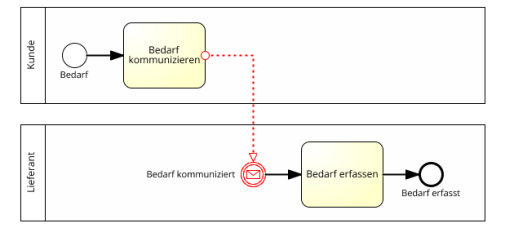

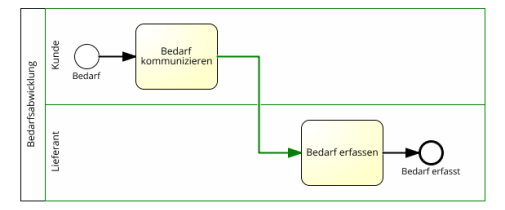

Beispiele
