Modellierungskonventionen - Namensgebung

Ziel

Um eine klare Struktur im Prozess zu erhalten, soll das XOR-Gateway einheitlich benannt werden.

Detail

Wie ein XOR-Gateway zu benennen ist, hängt von der Einstellung der Modellierungskonventionen ab. Die erste Möglichkeit ist das Einfügen einer Frage am XOR-Gateway, die mit den ausgehenden Sequenzflüssen beantwortet wird. Die Sequenzflüsse müssen dementsprechend mit den Antworten versehen werden.

Alternativ kann auch nur ein Gatewaylabel verwendet werden. Das jeweilige Label wird dabei einfach am Gateway eingetragen.

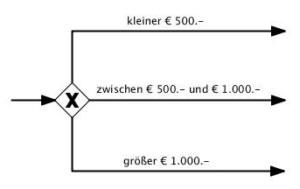

Die dritte Möglichkeit der Benennung wäre, nur die Optionen anzugeben. Nicht das Gateway wird beschriftet, sondern nur die ausgehenden Sequenzflüsse.

Beispiele
