Modellierungskonventionen - Layout

Vermeidung der Überlappung von Modellelementen

Ziel

Modellelemente dürfen einander nicht überlappen.

Detail

Durch die Überlappung von Modellelementen werden Prozessmodelle unnötiger Weise schwer lesbar bzw. können Modellinhalte falsch interpretiert werden. Eine entsprechende Verschiebung bzw. Neuaufteilung trägt zur Klarheit bei.

Beispiele

positiv

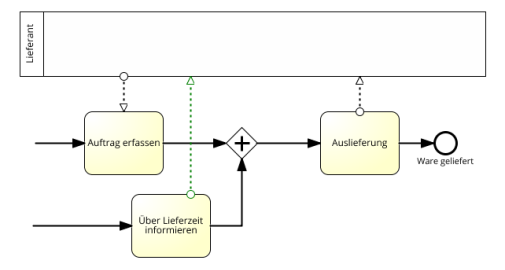

Best Modelling Practice in BPMN 2.0 - Überlappung von Modellelementen korrekt

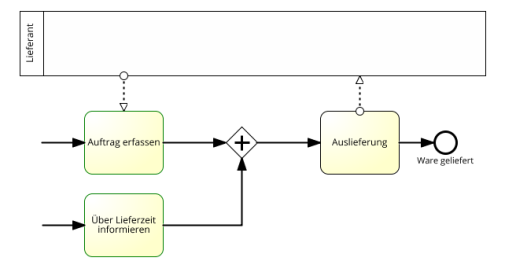

Best Modelling Practice in BPMN 2.0 - Überlappung von Modellelementen korrekt
negativ

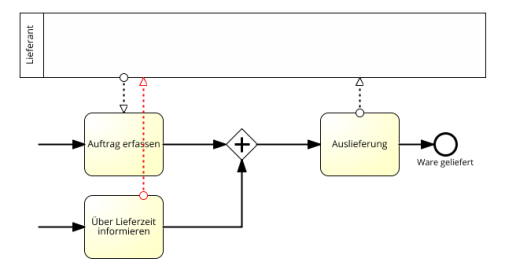

Best Modelling Practice in BPMN 2.0 - Überlappung von Modellelementen falsch

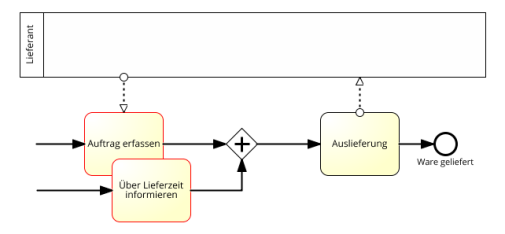

Best Modelling Practice in BPMN 2.0 - Überlappung von Modellelementen falsch
